🚀 1. Konsep Alat Pemberi Makan IoT (Automatic Feeder)

🚀 1. Konsep Alat Pemberi Makan IoT (Automatic Feeder)




Alat ini berfungsi mengeluarkan pakan otomatis berdasarkan jadwal atau kontrol manual lewat HP.

🧩 2. Komponen yang Dibutuhkan

Komponen Fungsi
ESP32 / NodeMCU (WiFi) Otak alat + koneksi IoT
Servo MG996R / SG90 Membuka tutup tempat pakan
RTC DS3231 (opsional) Akurasi waktu
Bucket/tempat pakan Wadah
Catu daya 5V/2A Power
Aplikasi IoT Kontrol & monitoring dari HP

📱 3. Aplikasi (APK) IoT yang Bisa Digunakan

Saya berikan 2 pilihan paling mudah dan cocok untuk produk siswa:

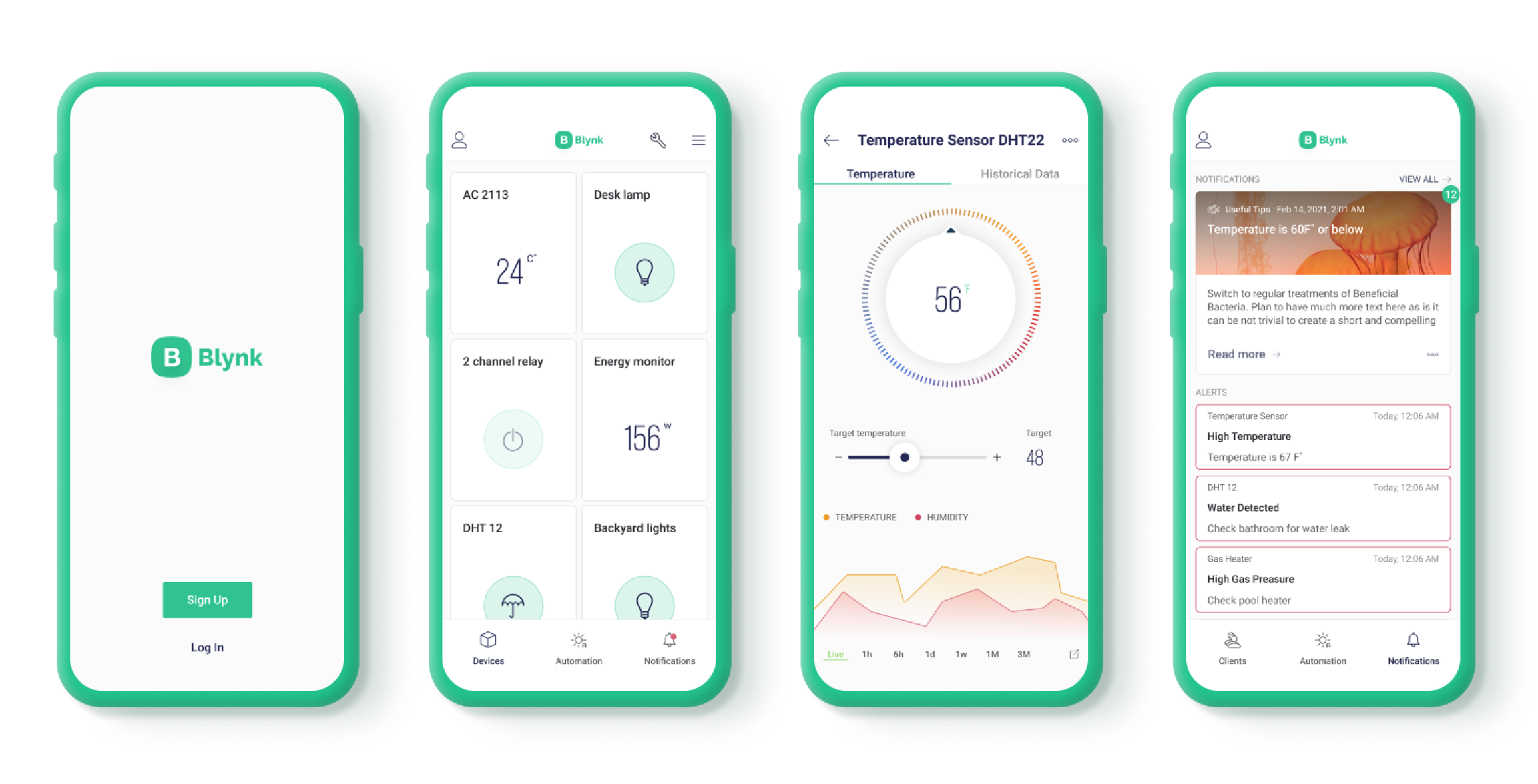

A. Blynk IoT (Android & iOS) — paling praktis



Kelebihan:

  • Dashboard elegan

  • Bisa kirim perintah ON/OFF atau kontrol Servo

  • Bisa buat jadwal otomatis

  • Cocok untuk jualan kit IoT

APK: Blynk IoT (Play Store)

B. MQTT + Aplikasi Flutter (Level Menengah/Produk Premium)

Jika ingin punya aplikasi sendiri, maka:

  • Backend → MQTT (misalnya CloudMQTT, HiveMQ)

  • Aplikasi → dibangun dengan Flutter (Android APK custom)

Kelebihan:

  • Aplikasi 100% milik Bapak

  • Bisa dijual sebagai produk IoT sekolah

  • UI bisa disesuaikan branding sekolah

Kalau Bapak mau, saya bisa buatkan APK siap install + source code Flutter gratis.

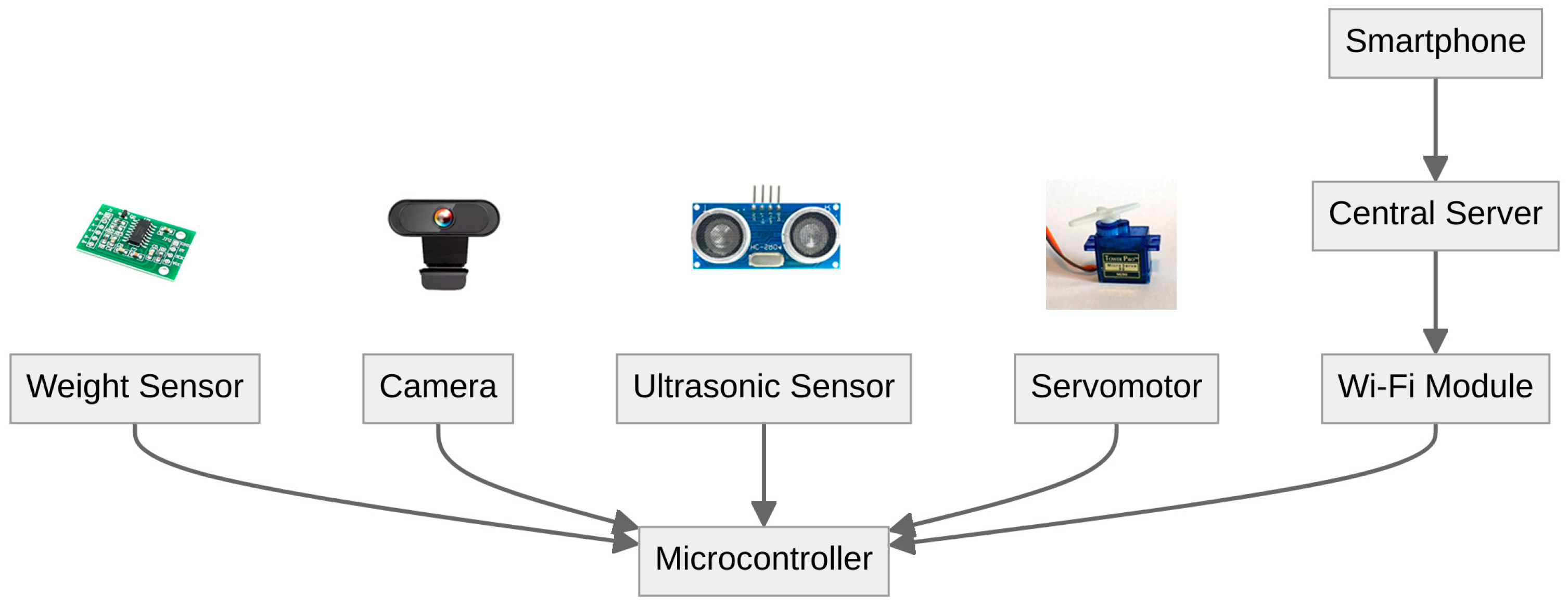

🛠 4. Rancangan Sistem (Diagram Kerja)



Alur kerja:

1️⃣ HP → mengirim perintah via Blynk/MQTT
2️⃣ ESP32 menerima sinyal
3️⃣ Servo berputar → membuka pintu pakan
4️⃣ Pakan keluar
5️⃣ ESP32 mengirim status kembali ke HP

⚡ 5. Rangkaian Elektronik

ESP32        → Servo MG996R
5V           → VCC
GND          → GND
GPIO 14      → Signal

Tambahan (opsional):

  • Relay untuk motor tambahan

  • Sensor berat HX711 jika ingin membaca berat pakan

🔧 6. Contoh Program ESP32 (Blynk + Servo)

#define BLYNK_TEMPLATE_ID "XXXX"
#define BLYNK_DEVICE_NAME "Feeder"
#define BLYNK_AUTH_TOKEN "TOKENMU"

#include <WiFi.h>
#include <BlynkSimpleEsp32.h>
#include <Servo.h>

char ssid[] = "WIFI";
char pass[] = "PASSWORD";

Servo pakanServo;

BLYNK_WRITE(V1) {
  int tombol = param.asInt();
  if(tombol == 1){
    pakanServo.write(90);   // buka
    delay(1500);
    pakanServo.write(0);    // tutup
  }
}

void setup() {
  Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass);
  pakanServo.attach(14);
  pakanServo.write(0);
}

void loop() {
  Blynk.run();
}

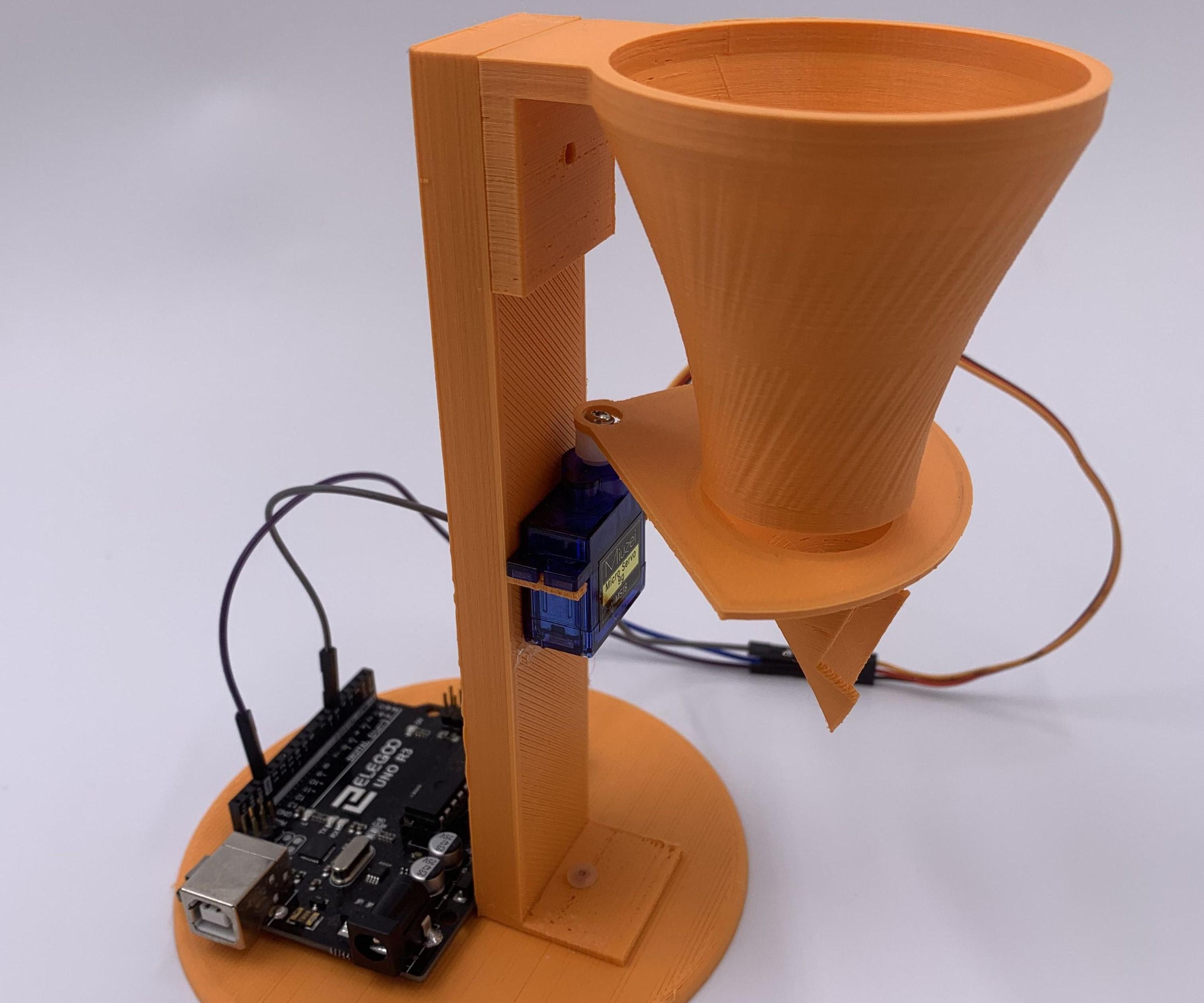

🏗 7. Desain Mekanik (Mudah Dibuat)



Model paling mudah:

  • Gunakan pipa PVC atau tupperware sebagai wadah

  • Servo menggerakkan pintu geser

  • Bisa dicetak 3D atau potong akrilik

🔥 8. Fitur Tambahan (Bisa Jadi Produk Premium)

  • Monitoring berat pakan (HX711)

  • Notifikasi Telegram/WhatsApp: pakan sudah habis

  • Kamera (ESP32-CAM)

  • Aplikasi Android custom (APK milik sendiri)

📦 9. Jika Bapak Mau, Saya Bisa Buatkan:

✔ Desain PCB feeder IoT
✔ Box mekanik siap print 3D
✔ APK Android (Bapak kasih nama sendiri)
✔ E-book panduan + modul ajar untuk siswa
✔ Kit komplit untuk dijual ke sekolah lain

❓ Mau pakai Blynk saja atau mau saya buatkan APK Android khusus (custom)?
